Алюминиевая медная труба Водяное охлаждение Пластина
В течение 10 лет мы поставляем решения для отопления практически во все области промышленного применения, включая электронику, производство электроэнергии, центры обработки данных, новые источники энергии, автомобили, медицинские, химические и строительные машины.

Категория:
пластина охлаждения медных труб
Введите подробную информацию о продукте или другие конкретные требования для получения точного предложения. Мы ответим в течение 24 часов.
Название продукта : Алюминиевая и медная трубка жидкий блок воды холодный пластинчатый охладитель
НЕТ. | ОПИСАНИЕ ТОВАРА | СОДЕРЖАНИЕ |
1 | Материал | Алюминиевый сплав (например, 3003,6061 и 6063), медь или нержавеющая сталь |
2 | Размеры ДxШxВ | Настроить |
3 | Холодопроизводительность | Настроить |
4 | Плоскостность поверхности | 0.05мм |
5 | Рабочее давление | от 1,2 до 5 баров |
6 | Техника склеивания | Эпоксидное склеивание или вакуумная пайка |
7 | Технология изготовления для внутреннего прохода | Обработка с ЧПУ, экструзия или другие подходящие процессы |
8 | Рекомендуемые охлаждающие жидкости | Деионизированная вода, ингибированный гликоль и вода, диэлектрическая жидкость |
9 | Отделка поверхности | Финишная обработка мельницы, анодизайтон или химическое покрытие |
10 | Место происхождения | Цзянсу, Китай |
Характеристики продукта и детали
* Материал из алюминиевого сплава, легкий, антикоррозийный, прочный в использовании.
* может быть подключен к водопроводной трубе внутреннего диаметра 7-8 мм.
* Поверхность блока водяного охлаждения полируется, внутренний канал потока экструдируется или обрабатывается в М-образный проточный канал, пайка или другой подходящий процесс соединения деталей в целый модуль.
* Этот блок водяного охлаждения применим к процессору компьютера, графическому графическому процессору, материнской плате, процессору консоли Xbox, графике, полупроводниковому охлаждающему элементу, драйверу промышленного инвертора, охлаждению лазерной головки и охлаждению промышленного шкафа управления.
* Чрезвычайно высокая производительность и термооднородность, очень компактный и совместимый с рядом охлаждающих жидкостей
Технологии холодных пластин Metalli включают в себя:
◆ Вакуумная паянка или с контролируемой атмосферой пайка и обработанные с ЧПУ холодные пластины и шасси
◆ Фрикционные сварные (FSW) холодные пластины и шасси
◆ плоские трубчатые холодные пластины
◆ Пресс-замок Медные трубчатые холодные пластины
◆ Вакуумная пайка и обработанные с ЧПУ медные холодные пластины
◆ Штампованные и вакуумные паяные холодные пластины
◆ Ручная холодная пластина
◆ Настраиваемая канальная холодная пластина с конфигурацией лестницы
◆ Внутренне-ребристые паяные холодные пластины
◆ Алюминий экструдированный и сварной или паяной холодной пластиной
◆ Алюминиевое литье под давлением и сварная или паяная холодная пластина

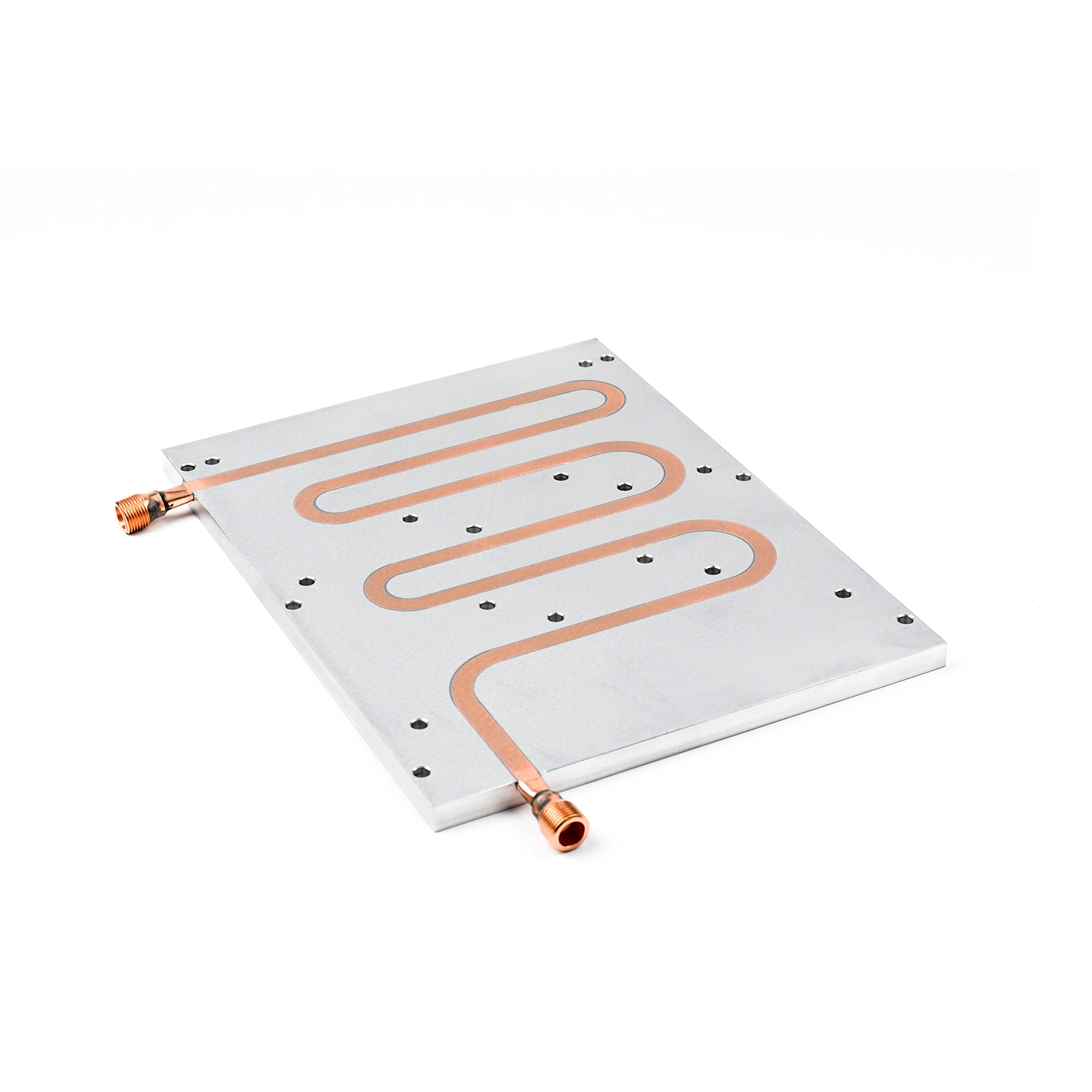

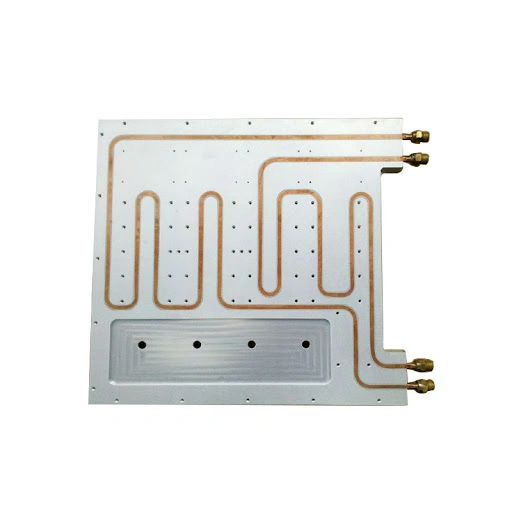

1). Трубка жидкая холодная пластина
Nanjing Metalli tube жидкие холодные пластины имеют медные или нержавеющие стальные трубки, прессованные в алюминиевые пластины
* Экономичное решение для жидкостного охлаждения;
* Лучшие характеристики охлаждения, чем воздушный радиатор;
* Стандартные и индивидуальные пластины могут быть предоставлены;

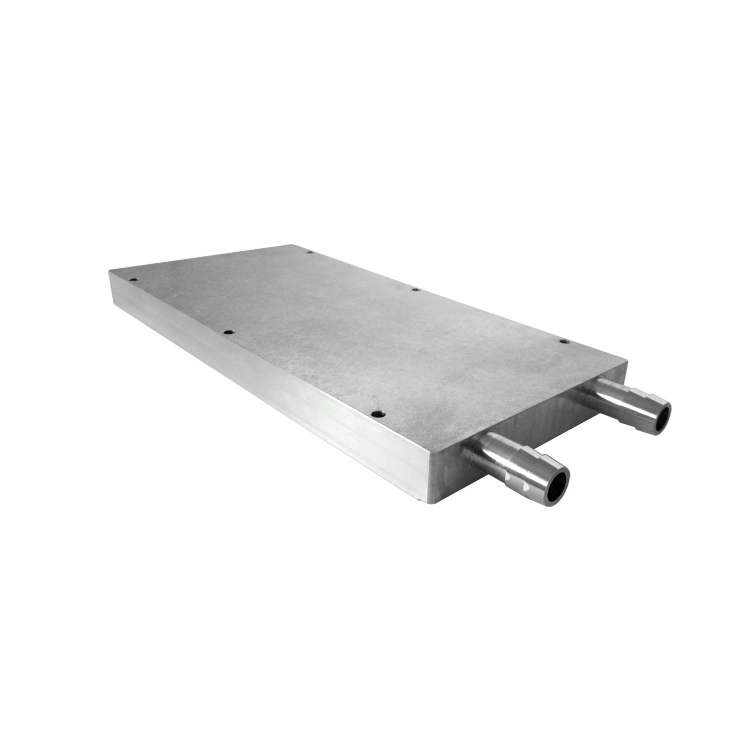

2). Вакуумная паяная жидкая холодная пластина
Nanjing Metalli вакуумная пайка жидкостной охлаждающей пластины изготовлена двумя алюминиевыми пластинами с помощью технологии
вакуумной пайки * Более низкий перепад давления, равномерное теплопередача;
* Более расширенная площадь теплопередачи;
* Форма не ограничена;

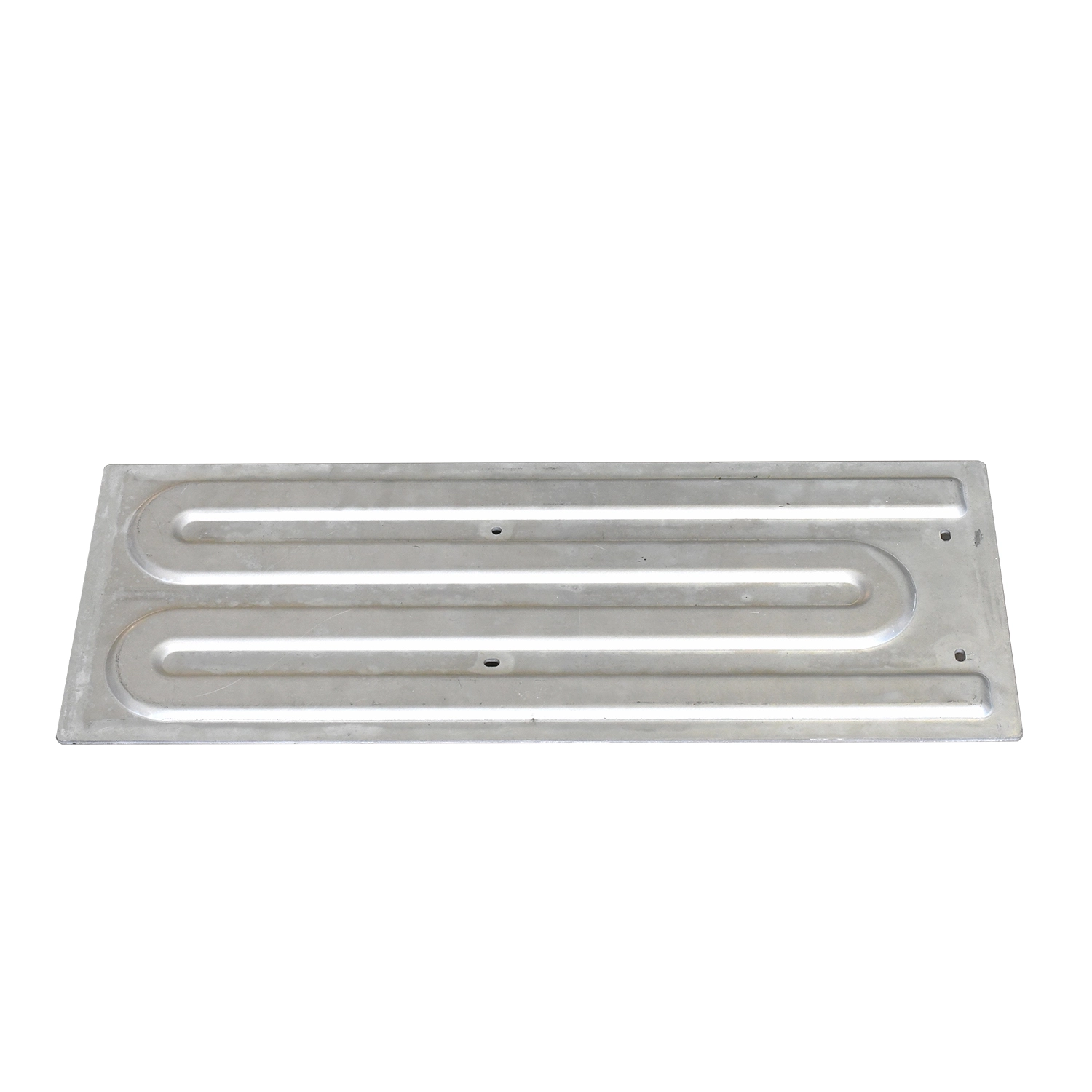

пункт 3). Штамповочная жидкая холодная пластина
Nanjing Metalli штамповка и пайка жидкостной охлаждающей пластины подходит для большого объема серийного заказа. Особенно для охлаждения батареи EV.
* Штамповочная оснастка инвестировать один раз;
* Высокая производительность
* Высокая эффективность
производства * Цена за единицу очень низкая
Компоненты с добавленной стоимостью
Мы также поставляем компоненты с добавленной стоимостью, как показано ниже
● Фитинги и разъемы
● Шланги и трубки
● Теплообменники или радиаторы
● Насосы и резервуары
● Вентиляторы
● Другие аксессуары

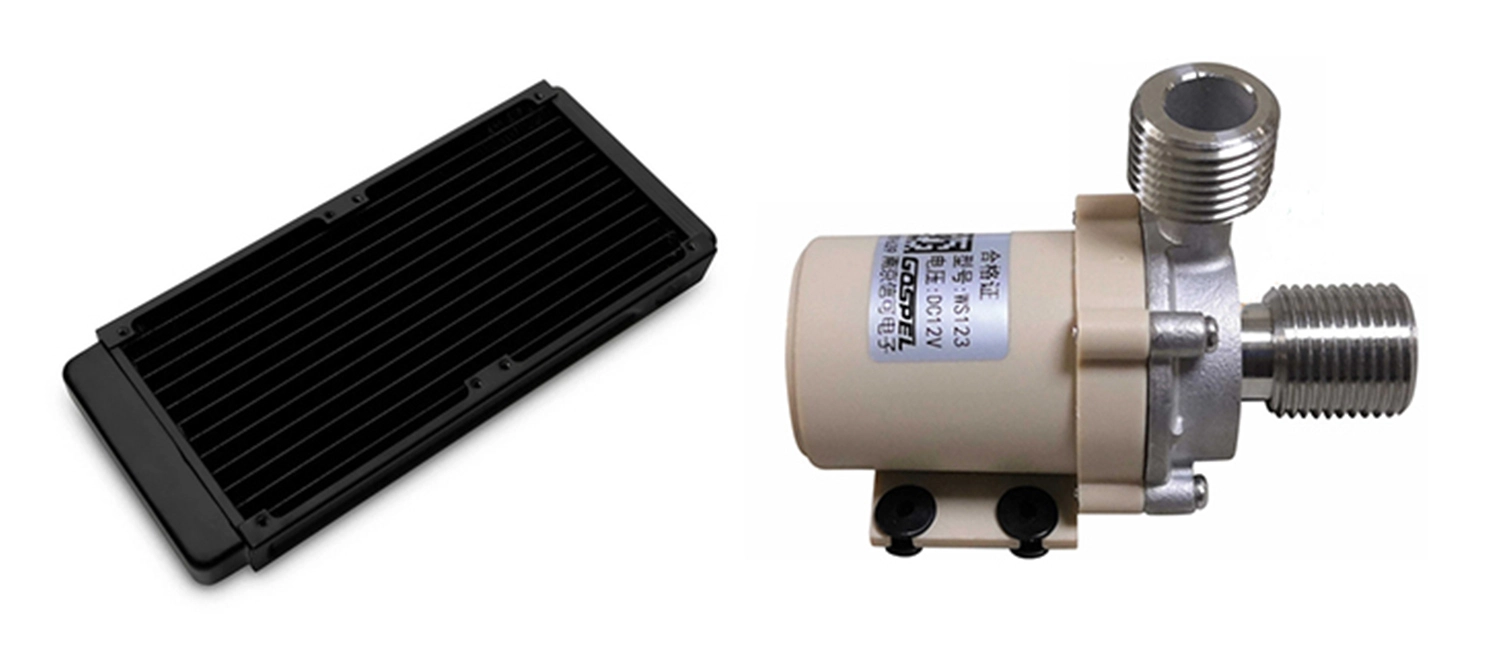

▲ Радиатор ▲ Насос
Оценка качества трубчатой холодной пластины
Поскольку многие приложения переходят от воздушного охлаждения к жидкостному охлаждению, трубчатые холодные пластины часто являются технологией выбора. Большинство механических цехов способны производить трубчатую холодную пластину. Тем не менее, хорошо спроектированная холодная пластина приводит к продукту с заметными и значительными преимуществами как по качеству, так и по производительности. На рисунке 1 показаны трубчатые холодные пластины трех разных производителей. Какая холодная пластина, вероятно, будет иметь лучшую производительность или быть самой надежной?
Используя информацию, представленную ниже, качество трубчатой холодной плиты может быть оценено путем быстрого наблюдения.

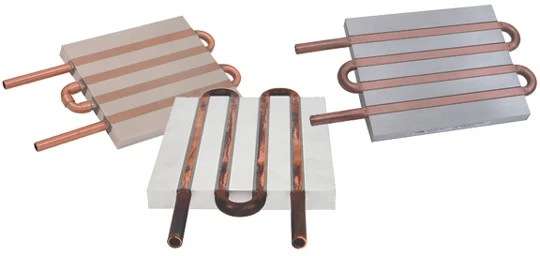

Инжир. 1. Трубчатые холодные пластины от трех разных производителей
Высокая надежность важна, так как утечка охлаждающей жидкости может быть катастрофической в системе жидкостного охлаждения. Сначала осмотрите трубки; они могут многое рассказать о надежности холодной пластины. Холодная пластина, которая использует непрерывные трубки, по своей сути более надежна, чем та, которая построена из прямых труб, соединенных паяными соединениями, поскольку любое соединение увеличивает вероятность утечки.
Посмотрите также на качество изгибов. Если изгиб трубы не проводить осторожно, трубка может деформироваться. Хотя это не влияет на надежность, оно изменяет профиль поперечного сечения трубы, что может привести к увеличению перепада давления.

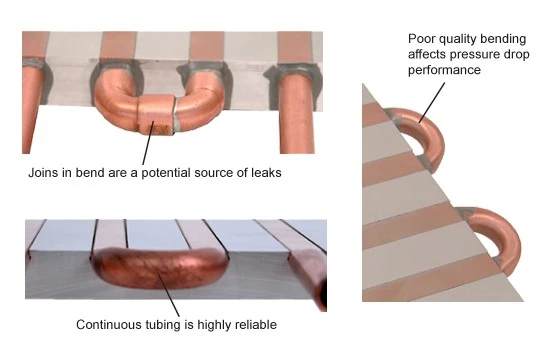

Инжир. 2. Присмотритесь к изгибам для индикации надежности и производительности
Далее посмотрите, как трубки крепятся к пластине. Для максимального теплопередачи трубчатые холодные пластины должны быть спроектированы без эпоксидной смолы между трубкой и пластиной. Там, где эпоксидная смола используется между трубкой и пластиной, эпоксидная смола служит двойному назначению: удерживать трубку в пластине и осуществлять тепловой контакт между двумя компонентами. Однако, если наноситься слишком густо, он может быть контрпродуктивным и действовать как теплоизолятор.
Наконец, осмотрите охлаждающую поверхность пластины. Для требовательных применений требуется прямое контактное охлаждение между трубкой и компонентом. Это означает, что поверхность трубы должна быть вровень с алюминиевой пластиной. Обычная технология производства заключается в том, чтобы поместить негабаритную трубу в канал и машину сверху. Однако этот дорогостоящий метод, известный как обезжиренная резка, создает секцию труб различной толщины, которая влияет на структурную целостность и производительность.
Другой альтернативой является встраивание трубки ниже поверхности холодной пластины и добавление медных вставок для выравнивания поверхности. Этот метод является дорогостоящим и ограничивает производительность - охлаждающая трубка находится дальше от охлаждаемых компонентов, а дополнительный слой эпоксидной смолы, необходимый между трубкой и вставкой, еще больше снижает производительность.

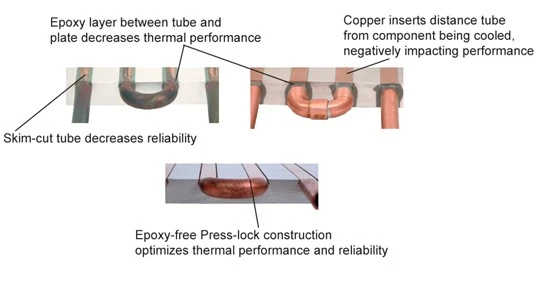

Инжир. 3. Различные способы удержания трубы на месте и обеспечения плоской монтажной поверхности.
Тщательная конструкция функции блокировки и запатентованные методы прессования гарантируют, что труба находится вровень с поверхностью пластины, обеспечивая хороший тепловой контакт с охлаждаемым компонентом. Этот метод производства также обеспечивает хороший металл-металлический контакт между трубой и пластиной, гарантируя отличные тепловые характеристики и устраняя необходимость в эпоксидной смоле. На рисунке 4 показано преимущество технологии Press-Lock по сравнению с холодными пластинами, изготовленными с использованием эпоксидной смолы.

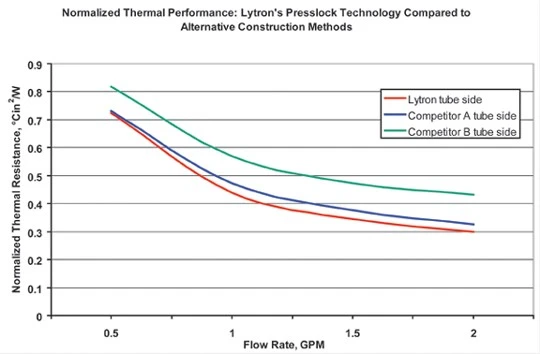

Инжир. 4. Сравнение производительности безэпоксидной холодной пластины, изготовленной с использованием нашей технологии Press-lock, с другими конструкциями холодных пластин.
Чтобы избежать гальванической коррозии, мы настоятельно рекомендуем использовать одни и те же материалы или материалы с аналогичным электрическим потенциалом по всему контуру охлаждения. Вы должны убедиться, что сантехника, разъемы и другие компоненты не вводят реактивный металл в систему.
Использование одних и тех же материалов на протяжении всей цепи не означает, что вы должны жертвовать производительностью.
Сводка:
Надежная |
Ненадежная |
Высокоэффективная конструкция |
Эпоксидная смола с более низкой производительностью |
При оценке качества трубчатого холодного листа наиболее важными соображениями являются непрерывные трубы, конструкция без эпоксидной смолы и общий внешний вид, который демонстрирует опыт проектирования и тщательное производство. Другими факторами, которые вы также можете иметь в виду, являются выбор фурнитуры и выбор размеров. Многие производители предлагают несколько стандартных размеров, которые обычно значительно дешевле, чем пользовательские конструкции. Если вам, вероятно, понадобится индивидуальная холодная пластина, а не готовый дизайн, разумно выбрать производителя, который может предложить полные возможности индивидуального проектирования, включая тепловое моделирование и анализ, а не тот, кто просто предлагает холодные пластины «сборки для печати».
