Что такое теплообменник с подушечными пластинами?

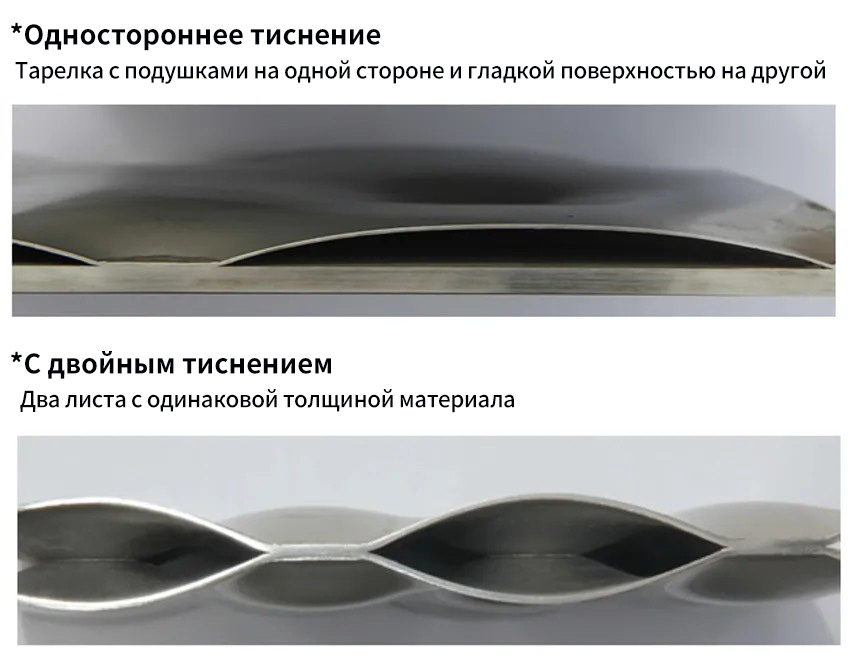

Подушечная пластина представляет собой тип теплообменного элемента, изготовленного из двух листов нержавеющей стали, соединенных лазерной сваркой по индивидуальному круговому рисунку. После сварки пластины надуваются под высоким давлением, создавая внутреннюю полость, которая обеспечивает эффективный поток теплоносителей, таких как жидкости, пар или хладагенты.

Помимо внутреннего проточного канала, пространство между соседними подушечными пластинами — называемое внешним каналом — также поддерживает движение жидкости. Эта двухканальная структура обеспечивает эффективный теплообмен между внутренней и внешней средой, способствуя равномерному распределению температуры по всей системе.

Благодаря своей компактной конструкции и высокой тепловой эффективности подушечная пластина широко используется в промышленных системах охлаждения, отопления и рекуперации энергии.

Особенности теплообменника с подушечными пластинами：

• Инновационная конструкция подушечных пластин
Индивидуально надутая подушечная структура создаёт увеличенную площадь поверхности для теплообмена, обеспечивая высокую эффективность теплопередачи между жидкостью и пластиной.

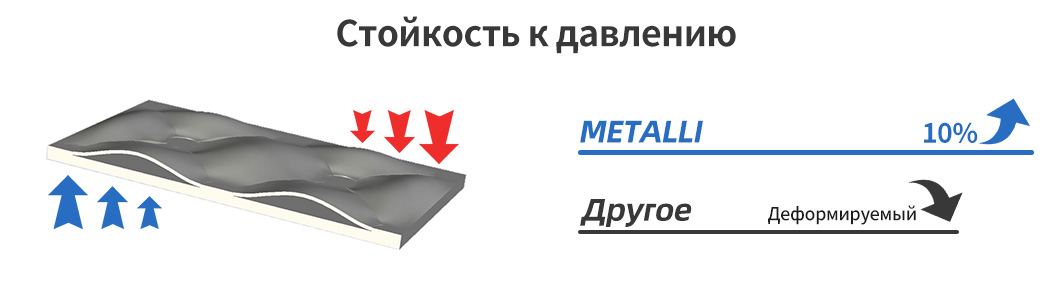

• Высокая механическая прочность и коррозионная стойкость
Изготовленная из высококачественной нержавеющей стали, пластина обладает превосходной прочностью и коррозионной стойкостью, что делает ее идеальной для сложных промышленных условий.

• Оптимизация потока за счёт волнообразной поверхности
Волнообразный внутренний рельеф усиливает турбулентный поток, повышая теплопередачу и снижая риск загрязнения.

•Компактная конструкция, экономящая пространство
Благодаря небольшим габаритам и малому весу, пластины легко интегрируются в существующие системы, не занимая лишнего пространства.

•Равномерное распределение тепла
Двухканальная структура обеспечивает стабильный тепловой режим по всей поверхности, улучшая точность управления и надёжность работы системы.

Преимущества теплообменника с подушечными пластинами

Исключительная эффективность теплопередачи

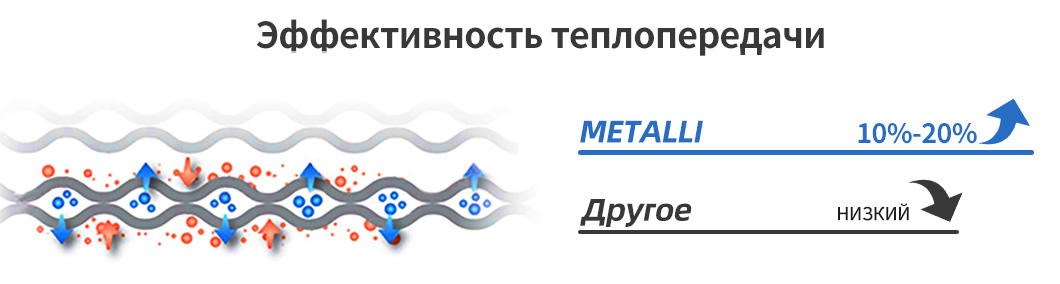

Конструкция с лазерной сваркой подушечных пластин создаёт турбулентный внутренний поток, что значительно увеличивает общий коэффициент теплопередачи.

Энергоэффективная работа
Компактный внутренний объём сводит к минимуму объём теплоносителя, снижая нагрузку на насос и общее энергопотребление.

Низкие требования к техническому обслуживанию
Интенсивный турбулентный поток предотвращает образование отложений, таких как накипь и водоросли, что увеличивает интервалы обслуживания и снижает эксплуатационные расходы.

Экономичная конструкция
Конструкция подушечной пластины допускает использование более тонких материалов и упрощённой технологии сварки, что снижает производственные издержки без ущерба для эффективности.

Низкое падение давления
Оптимизированная конструкция обеспечивает плавную циркуляцию жидкости при минимальном гидравлическом сопротивлении и сохранении оптимальных расходов.

Стабильная производительность процесса
Равномерное распределение температуры повышает стабильность процесса, улучшает однородность продукции и обеспечивает надёжную работу оборудования в долгосрочной перспективе.

Индивидуальное изготовление теплообменников с подушечными пластинами от Metalli

Компания Metalli предлагает гибкие услуги по индивидуальному проектированию и производству теплообменников с подушечными пластинами в соответствии с вашими техническими требованиями. От выбора размеров и материалов до разработки внутренней схемы каналов — мы обеспечиваем комплексную техническую поддержку для создания эффективных, адаптированных к конкретному применению решений в области теплообмена.

Опытная инженерная команда Metalli сопровождает проект на всех этапах — от технической консультации до выпуска готового изделия. Мы приветствуем индивидуальные заказы на основе ваших чертежей и производственных задач.

Настраиваемые параметры

Схема сварки и конструкция швов

Индивидуальные схемы точечной сварки и конфигурации швов оптимизируются для эффективного распределения потока и повышения теплопередачи.

Гибкие размеры

Ширина, длина и толщина пластин полностью настраиваются под габариты вашей системы и требования к установке.

Разнообразие форм и конструкций

Мы поддерживаем широкий спектр геометрий: плоские пластины, изогнутые формы, прижимные кожухи (clamp-on jackets) и другие специальные решения для нишевых применений.

Варианты материалов

Возможно изготовление из нержавеющей стали премиум-класса, титана или других материалов — для обеспечения высокой коррозионной стойкости и долговечности изделия.

Основные технические параметры теплообменников с подушечными пластинами

Metalli предлагает широкий выбор конфигураций и материалов для теплообменников с подушечными пластинами, обеспечивая надежную работу в самых требовательных системах теплового управления. Ниже приведены основные технические характеристики:

Характеристика	Спецификация
Доступные материалы	Широкий выбор марок нержавеющей стали, включая 304, 316L, 310S, 430, 2205, 2507, 904L. Другие материалы, такие как титан, дуплекс (SS2205/2507) и LDX-2101, также доступны по запросу.
Совместимые жидкости	Подходит для различных рабочих сред, включая охлаждённую воду, рассол, этиленгликоль, хладагенты, пар, термомасло и горячую воду.
Поверхностная отделка	Доступны варианты механической полировки, зеркальной полировки, химического травления и пассивации, пескоструйной обработки, электрополировки и шлифовки.
Сертификаты	Вся продукция изготавливается в соответствии с международными стандартами, включая ISO 9001, ISO 14001 и ISO 45001.

Стандартные спецификации

В таблице ниже представлены типовые размеры и показатели производительности теплообменников с подушечными пластинами от Metalli. Индивидуальные размеры, формы и значения рабочего давления доступны по запросу.

Размер (Д×Ш×Т, мм)	Материал (Нержавеющая сталь)	Макс. температура (°C)	Макс. давление (МПа)	Площадь теплопередачи (м²/шт)	Вес ( кг/шт
1500x2500(1.0x2)	304	600	2	7.5	60
1500x1500 (1.0x2)	304	600	2	4.5	36
1200x2400(1.0x2)	304	600	2	5.8	46
600x2000(1.0x2)	304	600	2	2.4	19
1500x2500(1.0x2)	316L	600	2	7.5	60
1500x1500(1.0x2)	316L	600	2	4.5	36
1200x2400(1.0x2)	316L	600	2	5.8	46
600x2000(1.0x2)	316L	600	2	2.4	19
1200x2400(1.0x2)	2205	600	2	5.8	46
600x2000(1.0x2)	2205	600	2	2.4	19

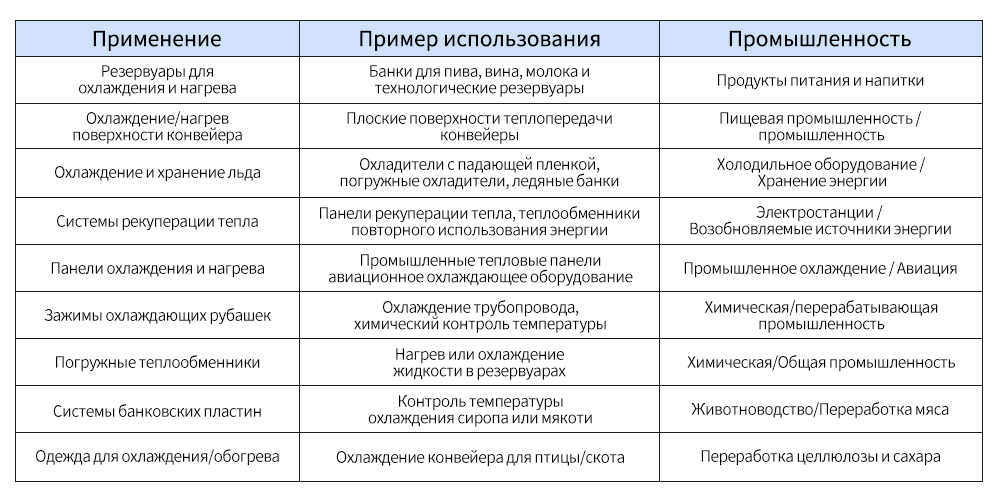

Подушечные теплообменники от Metalli широко применяются в пищевой, химической, энергетической и промышленной отраслях. Ниже представлена краткая сводка типичных сфер применения и отраслей, в которых мы работаем.

О компании Metalli — эксперты в области решений с подушечными теплообменниками

Обладая более чем 15-летним опытом в области прецизионной металлообработки и разработки алюминиевых профилей, компания Metalli зарекомендовала себя как надежный поставщик передовых систем теплопередачи. Наши подушечные теплообменники спроектированы для эффективной работы в сложных условиях — в энергетике, промышленности и пищевой переработке.

Объединяя инновации, строгий контроль качества и гибкий подход к настройке, мы помогаем клиентам по всему миру — особенно в Европе и Северной Америке — достигать эффективных, долговечных и экономичных решений, адаптированных к конкретным условиям эксплуатации.
