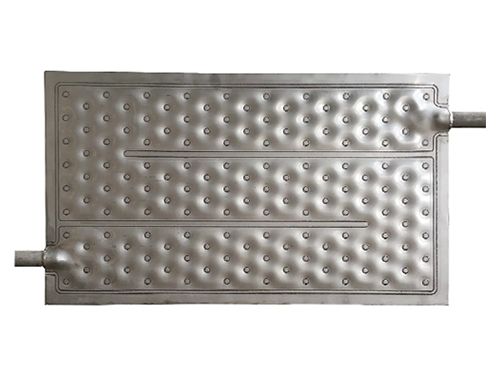

Что такое теплообменник с подушечными пластинами?

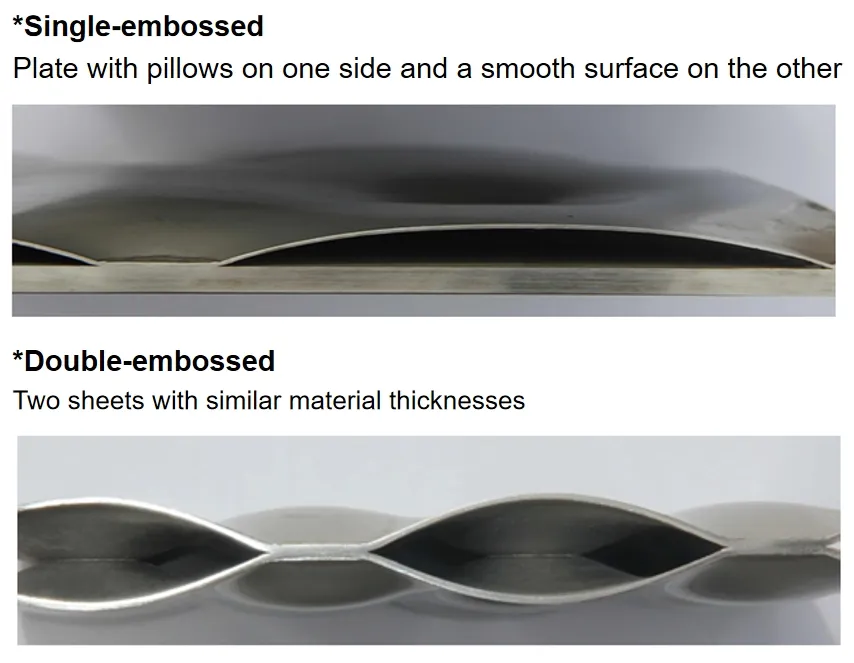

A подушечная пластина представляет собой тип компонента теплообменника, изготовленного из двух листов нержавеющей стали, соединенных лазерной сваркой по индивидуальному круговому рисунку. После сварки пластины надуваются под высоким давлением, создавая внутреннюю полость, которая обеспечивает эффективный поток теплоносителей, таких как жидкости, пар или хладагенты.

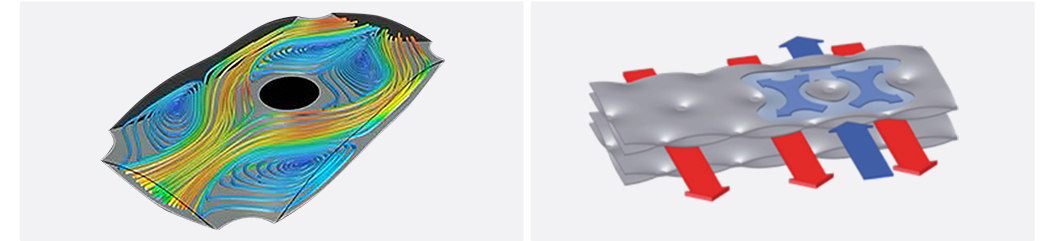

Помимо внутреннего проточного канала, пространство между соседними подушечными пластинами — известное как внешний канал — также поддерживает движение жидкости. Эта двухканальная структура обеспечивает эффективный теплообмен между внутренней и внешней средой, способствуя равномерному распределению температуры по всей системе.

Благодаря своей компактной конструкции и высокой тепловой эффективности подушечная пластина широко используется в промышленных системах охлаждения, отопления и рекуперации энергии.

Особенности теплообменника с подушечными пластинами

Инновационная конструкция подушечных пластин
Индивидуально надутая подушечная структура создает большую площадь поверхности для теплообмена, обеспечивая высокоэффективный перенос тепла между жидкостью и пластиной.

Высокая механическая прочность и коррозионная стойкость
Изготовленная из высококачественной нержавеющей стали, пластина обладает превосходной прочностью и коррозионной стойкостью, что делает ее идеальной для сложных промышленных условий.

Оптимизация потока с волнистой поверхностью
Волнистый дизайн внутренней поверхности способствует турбулентному потоку, повышая эффективность теплопередачи и снижая риск образования отложений.

Компактная конструкция, экономящая место
Компактная и легкая конструкция упрощает интеграцию в существующие системы, экономя ценное пространство для установки.

Равномерное распределение тепла
Двухканальная конструкция потока обеспечивает равномерный контроль температуры, повышая стабильность системы и точность работы.

Преимущества теплообменника с подушечными пластинами

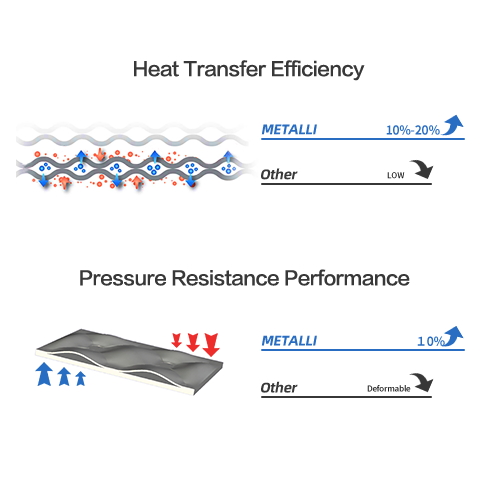

Исключительная эффективность теплопередачи
Конструкция подушечной пластины с лазерной сваркой создает турбулентный внутренний поток, значительно увеличивая общий коэффициент теплопередачи.

Энергоэффективная работа
Компактный внутренний объем сводит к минимуму количество охлаждающей или нагревающей жидкости, необходимое для работы, снижая нагрузку на насос и общее энергопотребление.

Низкие требования к техническому обслуживанию
Турбулентный поток предотвращает образование отложений, таких как известковый налет и водоросли, увеличивая интервалы обслуживания и снижая затраты на техническое обслуживание.

Экономичная конструкция
Структура подушечной пластины позволяет использовать более тонкие материалы и упрощенную сварку, снижая производственные затраты без ущерба для производительности.

Низкое падение давления
Спроектированная для плавной и эффективной циркуляции жидкости, конструкция сводит к минимуму сопротивление при сохранении оптимальных расходов.

Стабильная производительность процесса
Равномерное распределение температуры повышает стабильность системы, улучшает согласованность продукта и обеспечивает долговременную надежность оборудования.

Услуги по индивидуальному изготовлению теплообменников с подушечными пластинами Metalli

Metalli предлагает высокогибкие услуги по индивидуальному изготовлению теплообменников с подушечными пластинами с учетом ваших конкретных требований. От размеров и материалов до конструкции внутреннего канала мы предоставляем комплексную поддержку для создания эффективных, специфичных для конкретного применения решений для теплопередачи. Опытная инженерная группа Metalli предоставляет техническое руководство на протяжении всего процесса. Мы приветствуем индивидуальные проекты, основанные на ваших чертежах и потребностях в применении.

Настраиваемые функции

Схема сварки и конструкция шва
Индивидуальные схемы точечной сварки и конфигурации швов оптимизированы для эффективного распределения жидкости и эффективности теплопередачи.

Гибкие размеры
Ширина, длина и толщина пластины могут быть полностью настроены в соответствии с размерами вашей системы и потребностями интеграции.

Различные формы и размеры
Мы поддерживаем широкий спектр форматов, включая плоские пластины, изогнутые конструкции, зажимные кожухи и другие специальные геометрии для нишевых применений.

Варианты материалов
Выберите из высококачественной нержавеющей стали, титана или других материалов, чтобы обеспечить высокую коррозионную стойкость и долговечность.

Основные технические параметры теплообменников с подушечными пластинами

Metalli предлагает широкий спектр конфигураций и выбора материалов для теплообменников с подушечными пластинами, обеспечивая надежную работу в сложных приложениях для управления теплом. Ниже приведены основные технические характеристики:

Характеристика	Спецификация
Доступные материалы	Широкий выбор марок нержавеющей стали, включая 304, 316L, 310S, 430, 2205, 2507, 904L. Другие материалы, такие как титан, дуплекс (SS2205/2507) и LDX-2101, также доступны по запросу.
Совместимые жидкости	Подходит для различных рабочих сред, включая охлажденную воду, рассол, этиленгликоль, хладагенты, пар, тепловое масло и горячую воду.
Поверхностная отделка	Варианты включают механическую полировку, зеркальную полировку, химическое травление и пассивацию, пескоструйную обработку, электрополировку и шлифовку.
Сертификаты	Вся продукция изготавливается в соответствии с международными стандартами, включая ISO 9001, ISO 14001 и ISO 45001.

Стандартные спецификации

В таблице ниже представлены обычно предлагаемые размеры и данные о производительности теплообменников с подушечными пластинами Metalli. Нестандартные размеры, формы и рабочие давления доступны по запросу.

Размер (Д×Ш×Т, мм)	Материал (Нержавеющая сталь)	Макс. температура (°C)	Макс. давление (МПа)	Площадь теплопередачи (м²/шт)	Вес ( кг/шт
1500x2500(1.0x2)	304	600	2	7.5	60
1500x1500 (1.0x2)	304	600	2	4.5	36
1200x2400(1.0x2)	304	600	2	5.8	46
600x2000(1.0x2)	304	600	2	2.4	19
1500x2500(1.0x2)	316L	600	2	7.5	60
1500x1500(1.0x2)	316L	600	2	4.5	36
1200x2400(1.0x2)	316L	600	2	5.8	46
600x2000(1.0x2)	316L	600	2	2.4	19
1200x2400(1.0x2)	2205	600	2	5.8	46
600x2000(1.0x2)	2205	600	2	2.4	19

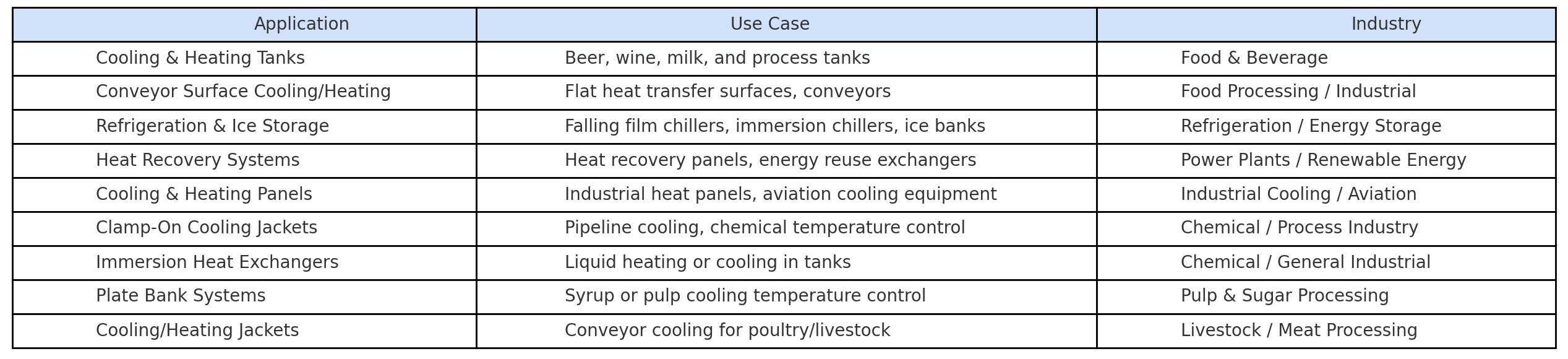

Подушечные пластинчатые теплообменники от Metalli широко используются в пищевой, химической, энергетической и промышленной отраслях. Ниже приводится краткое описание типичных областей применения и отраслей, в которых мы работаем.

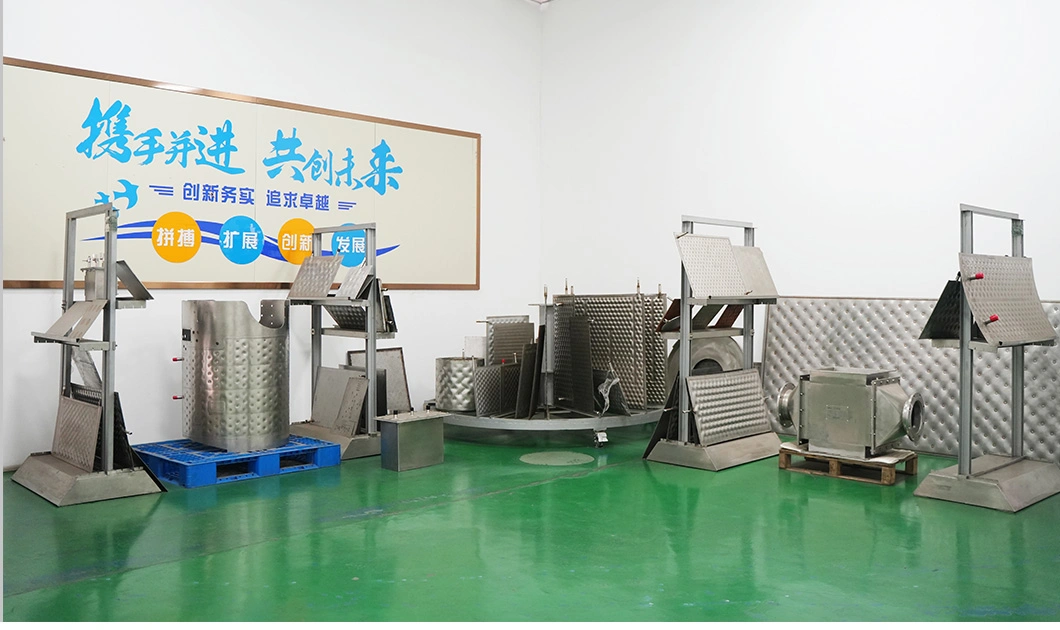

О компании Metalli — Эксперты в области решений для подушечных пластинчатых теплообменников Обладая более чем 15-летним опытом в области точной металлообработки и разработки алюминиевых профилей, компания Metalli стала надежным поставщиком передовых систем терморегулирования. Наши подушечные пластинчатые теплообменники разработаны для обеспечения высокой производительности в сложных условиях эксплуатации в энергетическом, промышленном и пищевом секторах.

Благодаря сочетанию инноваций со строгим контролем качества и гибкой настройкой, мы помогаем международным клиентам, особенно в Европе и Северной Америке, добиваться эффективных, долговечных и экономичных тепловых решений, адаптированных к их конкретным условиям эксплуатации.
